Rendu réaliste du modèle CAO, à la taille du catalogue. Voir les plans : dessus, face, isométrique.
Robotique · ARB-ROB-266 · Usinage
Arbre épaulé usiné — aux diamètres et aux longueurs
L'axe d'acier tourné qui porte une roue, un galet, une poulie, un pignon, une roulette de portail : un diamètre pour le roulement, un épaulement qui le bute, un bout percé pour la goupille. La première pièce USINÉE de la boutique : ce que ni l'impression ni la tôle ne font.
- Diamètre de la portée
- 4 → 50 mm
- Prix
- dès 37,90 € la pièce
- Délai
- 5 à 10 jours ouvrés
- Fabrication
- Usinage
Configurer à mes cotes Voir les dimensions
à vos cotes, prix en ligne Aux tailles du catalogue, le prix est celui du tableau ; à vos cotes, il se calcule dans votre navigateur.
Aussi appelé : arbre épaulé sur mesure, axe tourné acier sur mesure, axe de galet épaulé 12 mm, arbre usiné à la cote, axe percé pour goupille, axe de roue tourné.
Le problème
Il faut un axe de 12 sur 40, épaulé à 16 sur 25, percé à 3 au bout pour une goupille — et le rayon vend de la tige lisse de 12 au mètre, sans épaulement, sans chanfrein, sans trou. Le tourneur du coin le fait, à partir de cinq pièces et d'un plan.
Ce que fait la pièce
Un arbre à deux diamètres — la portée et l'épaulement — aux longueurs voulues, chanfreiné aux deux bouts, avec un trou de goupille radial en option. Tourné en C45 (inox 304 ou aluminium sur devis), la portée à la cote h9 ; rectifiée h6 sur devis. Le plan est généré par RAAI CAO et part avec la commande.
Vos dimensions
Ce que vous réglez, et jusqu'où la pièce sait aller. Le prix se calcule dans le configurateur.
| Cote | Plage | Par défaut |
|---|---|---|
| Diamètre de la portéeCelui du roulement, du galet, de la roue : 8, 10, 12, 15, 20. | 4 à 50 mm | 12 |
| Longueur de la portéeCe qui porte la roue et sa retenue. | 5 à 300 mm | 40 |
| Diamètre de l'épaulementAu moins la portée plus 1 : la butée du roulement. | 5 à 60 mm | 16 |
| Longueur de l'épaulementCe qui se fixe dans le bâti, la fourche, la chape. | 3 à 300 mm | 25 |
| ChanfreinAux deux bouts, à 45°. | 0,3 à 3 mm | 1 |
| Trou de goupilleRadial, au bout de la portée ; 0 : sans (circlips, gorge sur devis). | 0 à 16 mm | 3 |
| Recul de la goupilleDu bout de la portée à l'axe du trou. | 2 à 300 mm | 6 |
Le catalogue
| Référence | Portée | Épaulement | Goupille | Pour quoi |
|---|---|---|---|---|
-8x30-12x20 | Ø 8 × 30 | Ø 12 × 20 | Ø 2 | petit axe, roulement 608 |
-10x50-14x30-sans | Ø 10 × 50 | Ø 14 × 30 | — | axe à circlips |
-12x40-16x25 | Ø 12 × 40 | Ø 16 × 25 | Ø 3 | axe de galet, de roue |
-20x60-25x40 | Ø 20 × 60 | Ø 25 × 40 | Ø 4 | roulette de portail, poulie |
-30x80-35x60 | Ø 30 × 80 | Ø 35 × 60 | Ø 6 | arbre de tambour, d'enrouleur |
| le vôtre | 4 à 50 | portée + 1 à 60 | 0 à 16 |
Prix
| Taille | La pièce |
|---|---|
-12x40-16x25 | 41,40 € |
-8x30-12x20 | 37,90 € |
-20x60-25x40 | 54,50 € |
-10x50-14x30-sans | 39,50 € |
-30x80-35x60 | 77,40 € |
Le prix de la pièce ne dépend pas de la quantité. La préparation et l'envoi, 9,90 € par commande en France métropolitaine, sont offerts dès 50,00 € de pièces.
Le prix de l'arbre ne dépend pas de la quantité : la mise en route s'amortit sur cinq pièces. Chiffres standards d'un atelier de mécanique générale (55 € de l'heure machine), à caler sur les premières pièces.
Caractéristiques
| Matière | acier C45 (inox 304, alu 6082 sur devis) |
| Portée | 4 à 50, tolérance h9 (h6 sur devis) |
| Épaulement | portée + 1 à 60 |
| Goupille | non fournie |
Plans et CAO
Ouvrir cette pièce dans RAAI CAO ↗ — le solide de la taille ARB-ROB-266-12x40-16x25, à tourner, mesurer, percer ou poser dans votre propre modèle. La CAO est gratuite et sans compte.
Commander
Chaque pièce est fabriquée à la demande. Aux tailles du catalogue, le prix est celui du tableau ; à vos cotes, le configurateur le calcule — plus 7,00 € une fois par commande pour lire et vérifier votre demande — et la pièce vous dit elle-même si une cote ne tient pas. Le prix de la pièce ne dépend pas de la quantité ; la préparation et l'envoi (9,90 € par commande) sont offerts dès 50,00 € de pièces. La commande se passe depuis le panier, avec vos cotes et un lien qui rouvre exactement votre configuration, et se paie en ligne ; ou vous l'envoyez sans payer, et la réponse, sous un jour ouvré, confirme le délai et le montant.
Une question avant de commander, une cote que le configurateur ne règle pas : écrivez-nous.
Qui fabrique
Raphaël Lapeze, ingénieur mécanique, agriculteur et formateur technique. Les pièces sont dessinées avec RAAI CAO, la CAO paramétrique qu'il développe, et fabriquées dans son atelier à Toulouse.
- Délai 5 à 10 jours ouvrés, indiqué dans la confirmation de commande
- Préparation et envoi 9,90 € par commande en France métropolitaine, offerts dès 50,00 € de pièces ; ailleurs sur devis
- Paiement par carte, sur la page sécurisée de Stripe ; rien n'est encaissé avant
- Conformité Si la pièce reçue n'est pas aux cotes commandées, elle est refaite ou remboursée, à votre choix.
- Une question raphael.lapeze@gmail.com, réponse sous un jour ouvré
Comment ça marche · Conditions générales de vente · Mentions légales
Dans la même catégorie
Toute la catégorie Robotique →-

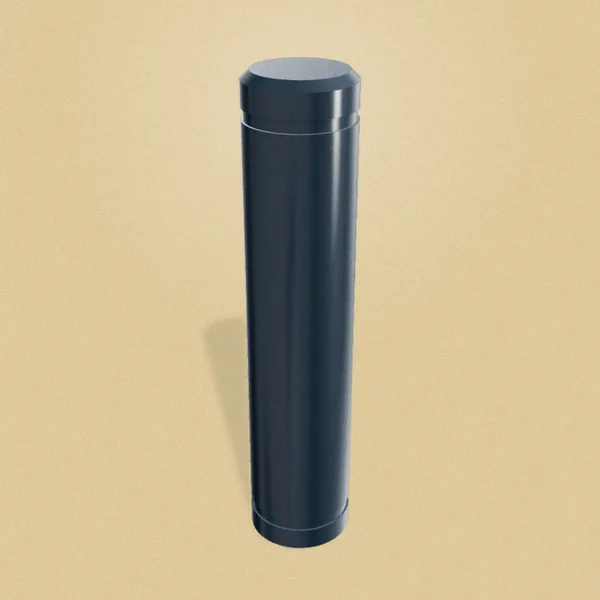

Axe lisse à gorges de circlips, usiné
Diamètre 4 → 50 mm
L'axe d'acier tourné, chanfreiné, avec une gorge de circlips à chaque bout.
-

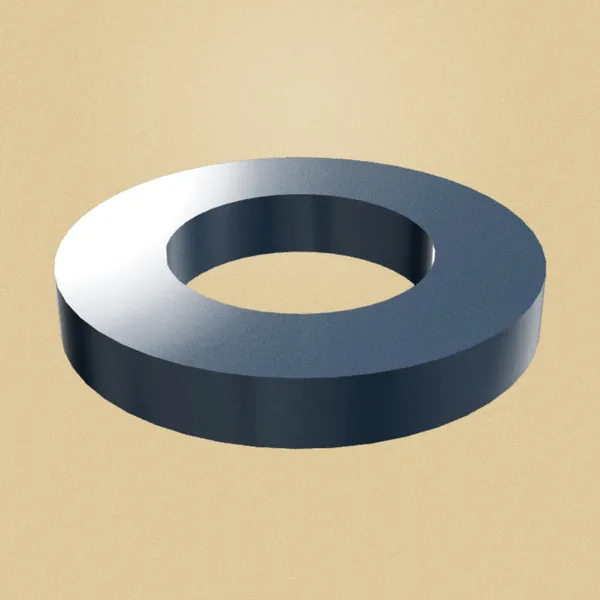

Cale de réglage usinée, à l'épaisseur au centième
Alésage 3 → 80 mm
La rondelle épaisse d'acier, rectifiée sur ses deux faces, qui rattrape un jeu axial,…
-

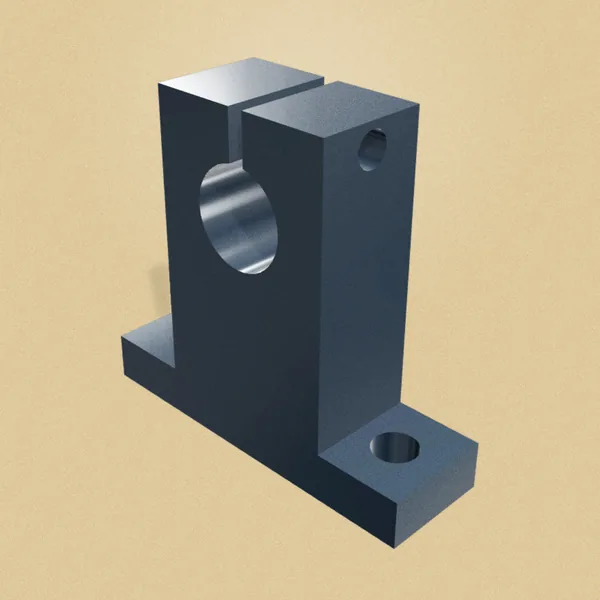

Support d'arbre de guidage usiné (type SK), à la hauteur d'axe
