Rendu réaliste du modèle CAO, à la taille du catalogue. Voir les plans : dessus, face, isométrique.
Structure · PIE-STR-028 · Tube soudé
Piètement d'établi soudé — à la hauteur de vos coudes, à la taille de votre plateau
Un établi du commerce est fait pour la moyenne des gens. Vous n'êtes pas la moyenne des gens.
- Longueur HORS TOUT du dessus
- 600 → 3000 mm
- Prix
- dès 420,40 € la pièce
- Délai
- 5 à 10 jours ouvrés
- Fabrication
- Tube soudé
Configurer à mes cotes Voir les dimensions
à vos cotes · envoi sur devis Le prix se calcule en ligne à vos cotes ; une pièce d'acier soudé ne part pas en colis, son envoi est chiffré au poids et à la destination avant tout règlement.
Aussi appelé : piètement établi sur mesure, piètement établi acier, pieds d'établi soudés, établi sur mesure atelier, structure établi tube carré, piètement table d'atelier.
Le problème
Il vous faut un établi. Vous avez déjà le plateau — un dessus de hêtre, une porte pleine, une tôle épaisse — ou vous savez lequel vous voulez. Et vous savez la hauteur : celle où les poignets tombent, bras le long du corps, et elle n'est pas celle du catalogue.
Les piètements du commerce se vendent en trois tailles et une hauteur. Ceux qu'on soude soi-même un samedi boitent, parce que quatre pieds égaux sur un cadre qui n'est pas d'équerre ne posent jamais à plat.
Ce que fait la pièce
Un cadre d'onglet en tube carré, avec ses traverses, posé sur quatre pieds soudés en about sous ses coins, et raidi par une entretoise basse à la hauteur que vous choisissez — elle porte une tablette.
- longueur et largeur du dessus : celles de votre plateau ;
- hauteur : du sol au dessus du cadre — ajoutez l'épaisseur du plateau ;
- hauteur de la tablette : du sol à son dessus, pour ranger dessous ;
- tube 30, 40 ou 50 selon ce que l'établi recevra.
Vos dimensions
Ce que vous réglez, et jusqu'où la pièce sait aller. Le prix se calcule dans le configurateur.
| Cote | Plage | Par défaut |
|---|---|---|
| Longueur HORS TOUT du dessusCelle du plateau que vous poserez dessus, ou un peu moins si vous voulez qu'il déborde. Mesurée à l'extérieur des tubes. | 600 à 3000 mm | 1500 |
| Largeur HORS TOUT du dessusLa profondeur de travail. 600 pour un établi contre un mur, 700 à 800 pour y poser un étau et garder de la place devant. | 400 à 1200 mm | 700 |
| Hauteur, du sol au dessus du cadreLa règle : le plateau à la hauteur des poignets, bras le long du corps — 850 à 950 pour la plupart des gens debout. Ajoutez l'épaisseur du plateau ! Un dessus de 40 mm sur un piètement de 900 fait un établi de 940. Le modèle borne les pieds à trente largeurs de tube. | 600 à 1100 mm | 900 |
| Hauteur de la tablette basse, du sol à son dessusL'entretoise basse raidit le piètement et porte une tablette. Au moins deux tubes du sol (le balai passe), au plus à trois tubes sous le dessus (les genoux passent). | 50 à 900 mm | 250 |
| Tube carréTube 30 pour un établi compact sous 930 de haut, tube 40 pour l'établi d'atelier, tube 50 pour l'établi de 2 m qui reçoit une presse. Carré seulement : un pied rectangulaire poserait la question de son orientation. | au choix : Tube carré 30×30×2, Tube carré 40×40×3, Tube carré 50×50×3 | Tube carré 40×40×3 |
| Traverses du dessusRéparties sur la longueur, elles portent le plateau. Une par mètre suffit pour un plateau de 40 mm ; le modèle en exige au-delà de quarante largeurs de tube de portée. | 0 à 5 nombre | 1 |
Ce qui le distingue
Il ne boite pas, par construction. Le cadre est d'équerre parce que son débit l'oblige ; les quatre pieds ont la même longueur parce qu'ils sortent de la même ligne de débit ; et l'entretoise, quatre barres à la même hauteur, fait un second cadre qui interdit au piètement de se mettre en parallélogramme.
Le débit est livré avec. Pour l'établi de 1500 × 700 à 900 en tube de 40 : deux barres de 1460 et deux de 660 à 45°, quatre pieds de 860, deux entretoises de 1420, et trois barres de 620 — une traverse et les deux entretoises courtes, qui sont la même pièce à la scie. Treize barres, et le modèle les a comptées.
Le modèle refuse ce qui flambe ou vibre. Des pieds au-delà de trente largeurs de tube, une portée du dessus au-delà de quarante : refusés, avec le tube ou le nombre de traverses qu'il faudrait.
Le catalogue
| Référence | Dessus | Hauteur | Tablette | Tube | Traverses | Pour quoi |
|---|---|---|---|---|---|---|
-1000x600x850-compact | 1000 × 600 | 850 | 200 | 30 | 0 | établi compact de garage |
-1200x600x1000-debout | 1200 × 600 | 1000 | 350 | 40 | 1 | table de montage haute, travail debout |
-1500x700x900 | 1500 × 700 | 900 | 250 | 40 | 1 | l'établi d'atelier |
-1800x700x750-assis | 1800 × 700 | 750 | 150 | 40 | 1 | table de travail assise |
-2000x800x900-lourd | 2000 × 800 | 900 | 300 | 50 | 2 | étau, presse, tôlerie |
| le vôtre | vos cotes | 600 à 1100 | au choix | 30 à 50 | ce qu'il faut |
Prix
| Taille | La pièce |
|---|---|
-1500x700x900 | 742,80 € |
-1000x600x850-compact | 420,40 € |
-2000x800x900-lourd | 1074,10 € |
-1200x600x1000-debout | 687,10 € |
-1800x700x750-assis | 768,50 € |
Le prix de la pièce ne dépend pas de la quantité. Une pièce d'acier soudé ne part pas en colis : son envoi est chiffré au poids et à la destination dans la réponse de l'atelier, avant tout règlement — ou elle se retire à l'atelier.
Caractéristiques
| Matière | acier S235, tube carré du commerce |
| Finition | peinture (un établi ne se galvanise pas) |
| Dessus | 600 à 3000 de long, 400 à 1200 de large |
| Hauteur | 600 à 1100, pieds bornés à trente largeurs de tube |
| Tablette | de deux tubes du sol à trois tubes sous le dessus |
| Tubes | carré 30 × 30 × 2 · 40 × 40 × 3 · 50 × 50 × 3 |
| Masse (1500 × 700 × 900, tube 40) | 43 kg |
| Livré avec | le débit : treize barres, longueurs, angles, et le nombre de chaque |
Pose
Le plateau se visse par-dessous dans les traverses et les longerons : percez le tube au Ø de la vis, la tête reste dedans. Pour une tablette, une planche ou une tôle posée sur l'entretoise suffit — elle est bordée par les quatre barres.
Sur un sol inégal, quatre vérins M12 dans des écrous soudés au bas des pieds : dites-le à la commande, on les soude avant peinture.
Questions fréquentes
Quelle hauteur choisir ?
Debout, bras le long du corps : le plateau à la hauteur des poignets, 850 à 950 selon la taille. Pour du travail de précision assis, 720 à 760. Pour limer et frapper, 50 mm plus bas. Et ajoutez l'épaisseur du plateau : un piètement de 900 sous un dessus de 40 fait un établi de 940.
Pourquoi les pieds sont-ils sous les coins, et pas en retrait ?
Parce que le coin est le nœud le plus solide du cadre — l'onglet soudé — et qu'un établi qui se pousse contre un mur n'a pas besoin de porte-à-faux. Un pied en retrait, c'est sur devis.
Puis-je le fixer au mur ?
Oui : deux pattes soudées sur le longeron arrière, percées Ø9. Dites-le à la commande.
43 kg, vraiment ?
Oui : 12,4 m de tube de 40 × 40 × 3 à 3,5 kg le mètre. C'est ce qui fait qu'il ne bouge pas quand on lime dans l'étau. Le compact en tube de 30 pèse 16 kg.
Vous livrez le piètement ou le débit ?
Les deux. Le débit seul — treize barres coupées, avec le plan — si vous soudez vous-même : il vous reste le montage, et c'est la partie qu'on ne peut pas rater quand les longueurs sont justes.
Plans et CAO
Ouvrir cette pièce dans RAAI CAO ↗ — le solide de la taille PIE-STR-028-1500x700x900, à tourner, mesurer, percer ou poser dans votre propre modèle. La CAO est gratuite et sans compte.
Commander
Chaque pièce est fabriquée à la demande. Aux tailles du catalogue, le prix est celui du tableau ; à vos cotes, le configurateur le calcule — plus 7,00 € une fois par commande pour lire et vérifier votre demande — et la pièce vous dit elle-même si une cote ne tient pas. Le prix de la pièce ne dépend pas de la quantité. Une pièce d'acier soudé ne part pas en colis : son envoi est chiffré au poids et à la destination dans la réponse de l'atelier, avant tout règlement — ou elle se retire à l'atelier. La commande se passe depuis le panier, avec vos cotes et un lien qui rouvre exactement votre configuration ; la réponse, sous un jour ouvré, confirme le délai, l'envoi et le montant.
Une question avant de commander, une cote que le configurateur ne règle pas : écrivez-nous.
Qui fabrique
Raphaël Lapeze, ingénieur mécanique, agriculteur et formateur technique. Les pièces sont dessinées avec RAAI CAO, la CAO paramétrique qu'il développe, et fabriquées dans son atelier à Toulouse.
- Délai 5 à 10 jours ouvrés, indiqué dans la confirmation de commande
- Préparation et envoi 9,90 € par commande en France métropolitaine, offerts dès 50,00 € de pièces ; ailleurs sur devis
- Paiement par carte, sur la page sécurisée de Stripe ; rien n'est encaissé avant
- Conformité Si la pièce reçue n'est pas aux cotes commandées, elle est refaite ou remboursée, à votre choix.
- Une question raphael.lapeze@gmail.com, réponse sous un jour ouvré
Comment ça marche · Conditions générales de vente · Mentions légales
Dans la même catégorie
Toute la catégorie Structure →-

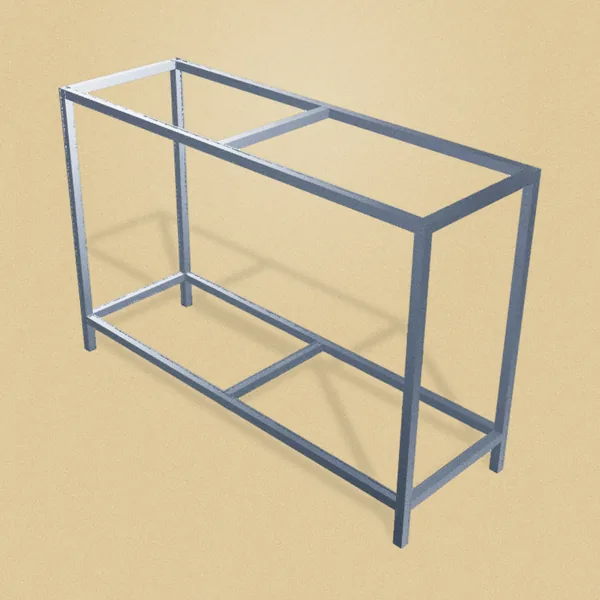

Rayonnage d'atelier soudé
Longueur HORS TOUT 300 → 2500 mm
Le rayonnage du commerce fait 900 × 400 × 1800, cinq niveaux à 400.
-

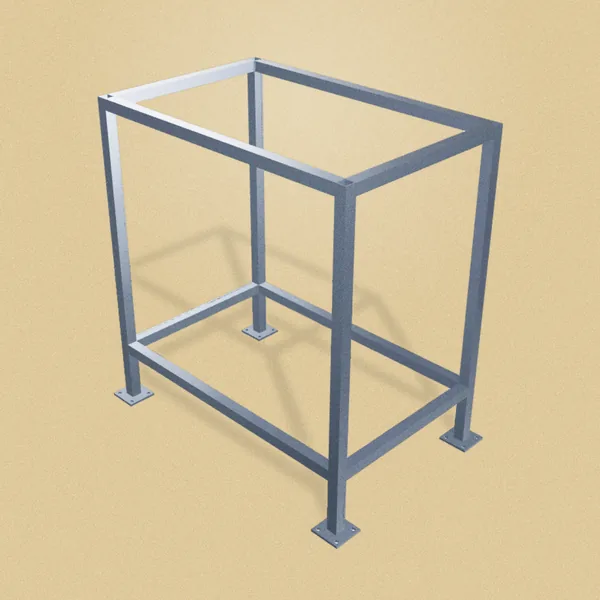

Chariot d'atelier soudé
Longueur HORS TOUT 400 → 1600 mm
Le chariot du commerce fait 800 × 500 en tôle, sur des roulettes de 75 qui bloquent…
-

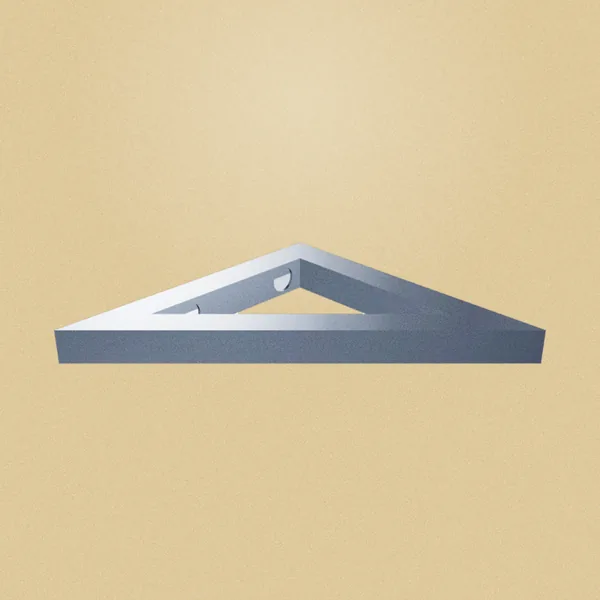

Console murale soudée, triangulée
